分離式氣液增壓缸如何連接管路

發布時間：2020-08-08
你好，分離式氣液增壓缸應該說的是分體式氣液增壓缸，那么下面小編就以JRAB分離式氣液增壓缸為例子給大家伙講解分離式氣液增壓缸如何連接的。

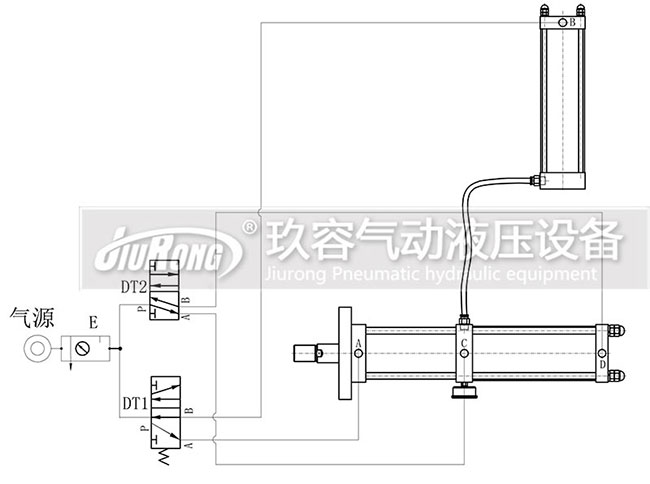

JRAB分離式氣液增壓缸的管路連接圖

JRAB分離式氣液增壓缸的管路連接方法如上圖所示，具體說明如下：


(1)電磁閥DT1的A孔用氣管連接氣液增壓缸的A氣孔。

(2)電磁閥DT1的B孔用氣管連接氣液增壓缸的B氣孔。

(3)氣控閥DT2的A孔用氣管連接氣液增壓缸的C氣孔。

(4)氣控閥DT2的B孔用氣管連接氣液增壓缸的D氣孔。

注：A：預壓回位氣口；B：預壓下降氣口；C：增壓回位氣口；D：增壓下降氣口；E：空氣處理元件（三點組合）；DT1：增壓缸預壓控制電磁閥；DT2：增壓缸增壓控制氣控閥。
